設計依據
工作方式:間歇式
噴漆時室內空氣流向自前向后，空載風速：0.3～0.35m/s
室內照明度>600LUX，照明燈具應配置玻璃罩并密封防塵；
漆霧處理方式：采用過濾氈處理法+活性炭吸附；
廢氣處理方式：活性炭吸附處理；
工藝概述
設計思想：
本套設備主要承擔噴漆等涂裝任務。設備設計時嚴格按照國家有關安全、衛生、消防及環保等方面的標準執行，
設計原則：
（1）、本次設計在耐腐蝕性、裝飾性、機械性能等方面達到或接近國際先進水平。涂裝質量符合中國GB11380-89飾保護性涂層的技術要求。
（3）、采用移動式自然進風負壓干式噴漆室。
（4）、對易產生噪聲的涂裝設備采用防噪聲措施，使設備在車間內的噪聲控制在85dB（A）以下。
（5）、所有配套件、材料及電器元件均選擇技術先進、質量?jī)?yōu)良的產品，其中關鍵設備和材料如：關鍵電器元件均選用優質名牌原裝器件，以保證設備的整體性能和可靠性。
（6）、在保證設備使用性能的前提下，盡量減少基礎投資。
3、設備設計思路及特點:
本設備設計力求實用，去掉華而不實的配置，在滿足設備性能的基礎上盡可能減小企業的投資，增大市場競爭力，同時針對設備做到易維護便保養，盡最大可能提高設備可靠性。具體表現在:
1、排風機組采用鋁合金接角，型材框架，四面活板，風機所有連接全部采用螺栓連接，風機維護極為方便。
2、風機外殼有快速檢修孔，方便葉輪的定期清理。
設備主要技術參數
序號 | 名 稱 | 單 位 | 參 數 | 備 注 | ||||
1 | 噴漆室類型 |
| 伸縮移動 |
| ||||
2 | 室體內徑尺寸（L×W×H） | mm | 8000×6000×3000 |
| ||||
3 | 設備工作時噪聲 | dB | ≤85（A） |
| ||||
4 | 室內平均照度 | Lux | ≥600 | 10組2×36w | ||||
5 | 室內工作區有載風速 | m/s | ≥0.35 |
| ||||
6 | 總排風量 | m3/h | 30680 | 室內負壓 | ||||
7 | 排風機功率 | kw | 11 | 4-82-6.3E | ||||
8 | 廢氣過濾方式 |
| 二級過濾 |
| ||||
9 | 廢氣過濾效率 |
| ≥98％ |
| ||||
10 | 漆霧處理方式 |
| 干式 |
| ||||
11 | 漆霧處理效率 |
| ≥98％ |
| ||||
12 | 總功率 | kw | 13.5 |
| ||||
主要總成部件廠家和參數 | ||||||||
名稱 | 型號 | 參數 | 數量 | 生產商 | ||||
排風機 | 4-82-6．3E | 30680m3/h×11kw | 1臺 | 江蘇 | ||||
玻璃纖維氈 | AP-50 | 50mm |
|
| ||||
三防燈 | 2*36W |
| 10 |
| ||||
墻板 | 60EPS復合板 |
|
| 江蘇 | ||||
PVC軟簾 |
|
|
| 江蘇 | ||||

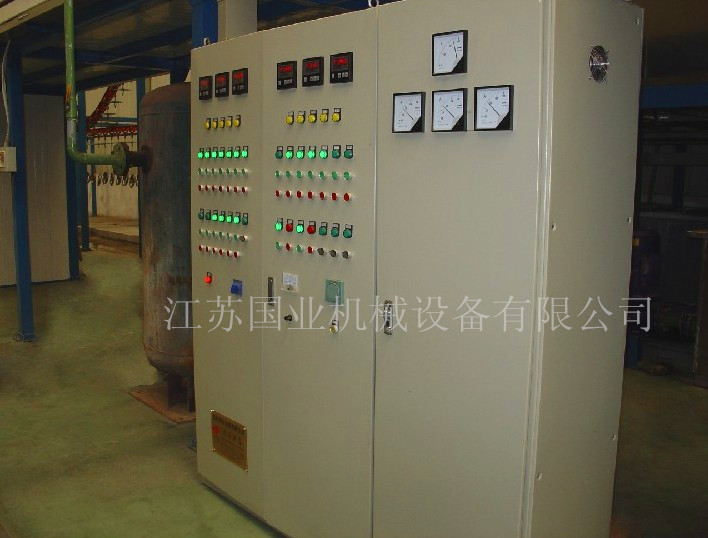

電控元件 |
|
|
| 正泰或德力西 | ||||
|
|
|
|
|
|
|
| |
設備詳細技術說明
1、設備配置表
序號 | 設備名稱 | 項 目 | 規 格 |
| |

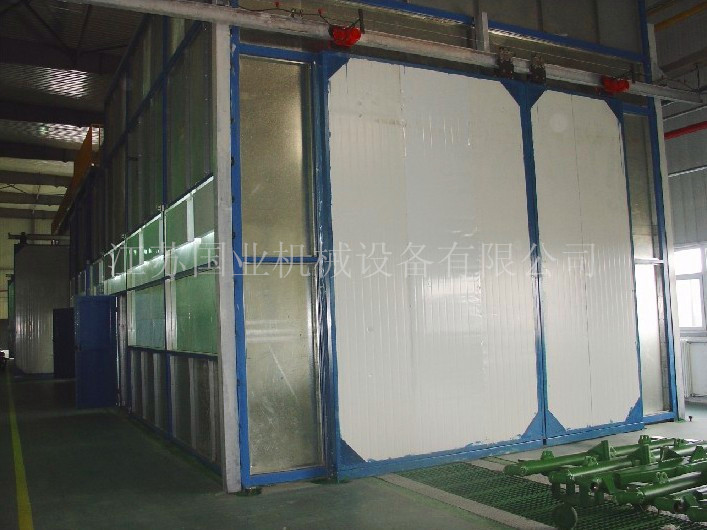

1 | 室體 | 型 式 | 伸縮移動式 |
| |
內徑尺寸（長×寬×高） | 8000×6000×3000 |
| |||
鋼結構框架 | 方管40×2 |
| |||
軟簾 | PVC軟簾 |
| |||
2 | 排風系統
| 風機 | 4-82-6．3E，1臺 | ||
風機框架 | 型鋼框架，鋁合金接角，內外0。8鍍鋅板，內填EPS材料降噪 | ||||
漆霧過濾 | 蜂窩濾紙+玻璃纖維過濾棉 | ||||
風管 | 1.2鍍鋅板制作 | ||||
3 | 室內照明 | 三防燈 | 2×36w，10組 | ||
|
|
|
|
|
|
序號 | 設備名稱 | 項 目 | 規 格 |
| |
1 | 室體 | 型 式 | 伸縮移動式 |
| |
內徑尺寸（長×寬×高） | 8000×6000×3000 |
| |||
鋼結構框架 | 方管40×2 |
| |||
軟簾 | PVC軟簾 |
| |||
2 | 排風系統
| 風機 | 4-82-6．3E，1臺 | ||
風機框架 | 型鋼框架，鋁合金接角，內外0。8鍍鋅板，內填EPS材料降噪 | ||||
漆霧過濾 | 蜂窩濾紙+玻璃纖維過濾棉 | ||||
風管 | 1.2鍍鋅板制作 | ||||
3 | 室內照明 | 三防燈 | 2×36w，10組 | ||
|
|
|
|
|
|
